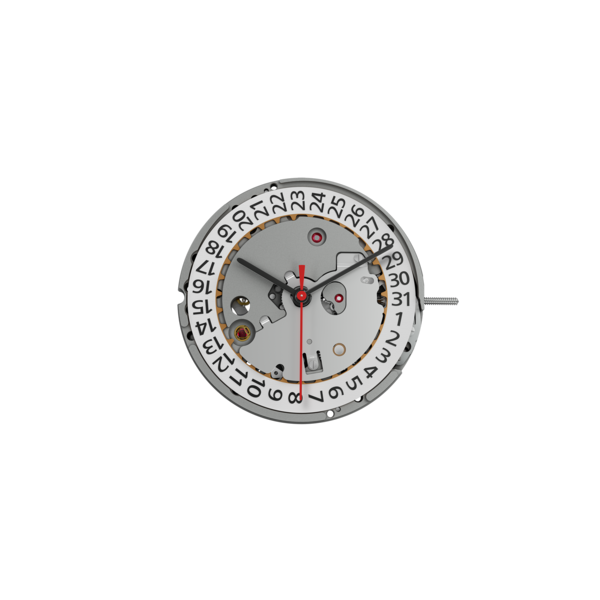

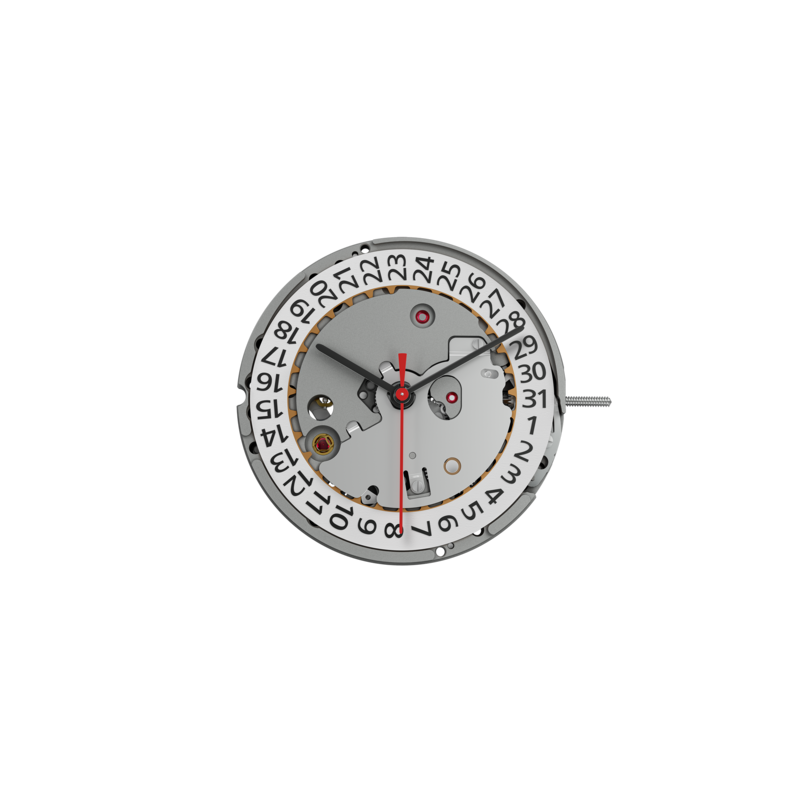

RONDA mechanicals
Produkteinformationen
Produktespezifikationen
| Typ | Mechanisches Uhrwerk |
|---|---|
| Linie | mechanicals |
| Kaliber | R01-01 |
| Werkgrösse | 12½''' |
| Version Swiss Made | 25 Steine |
| Standard Zeigerwerkhöhe | 2 |
Funktionen
| 3 Zeiger |
| Datum |
Spezielle Merkmale
Unidirektionaler automatischer Aufzug mit Kugellager |
Hemmung und Spirale aus Silizium |
Gangreserve typisch 80 h / minimum 72 h |
Aufzug
| Aufzug | Automat |
|---|---|
| Aufzugsfeder | Bio-Flex / Nivaflex Plus |
| Über die Stellwelle | Umdrehungen | Max. Geschwindigkeit |
|---|---|---|
| Handaufzug | 85 | 100 t/min |
| Automatischer Aufzug | Umdrehungen pro Minute | Aufzugszeit |
|---|---|---|
| Automatischer Aufzug mittels Cyclomotion | 4* | min. 7h |
| Automatischer Aufzug mittels Chappuis | 22* | min. 2.5h |
| * Aufzugsrichtung beachten | ||
Spezifikationen
Technische Spezifikationen
| Gesamtabmessung | 28.60 mm |
|---|---|
| Werksitz | 28.20 mm |
| Werkhöhe | 4.20 mm |
| Höhe der Werkauflage | 1.30 mm |
| Stellwellenhöhe | 1.80 mm |
| Stellwellen-Weg | 0.90 mm |
| Stellwelle Gewinde | 0.90 mm |
| Stellwelle maximal Ø | 1.50 mm |
| Frequenz: Halbschwingungen pro Stunde | 25'200 A/h (3.5 Hz) |
| Gangreserve | typ. 80 h / min. 72 h |
| Kalenderschaltdauer | <30 min. |
| Betriebstemperatur | 0-50 °C |
|---|---|
| Schockresistenz | NIHS 91-10 |
Ausführungen
| Assortiment | |||
|---|---|---|---|
| Ausführung | Elaboré | Top | Chronomètre |
| Gangreserve | min. typ. 80 h / min. 72 h | ||
| Hemmung | Schweizer Ankerhemmung aus Silizium | ||
| Unruhfeder | Silizium | ||
| Feinreguliervorrichtung | mittels Schrauben an der Unruh | ||
| Stosssicherung | KIF / Incabloc | ||
| Zugfeder | Bio-Flex / Nivaflex Plus | ||
| Regulierung | ||||||
|---|---|---|---|---|---|---|
| Ausführung | Elaboré | Top | Chronomètre | |||
| Lagen | 0h | CH, 6H, 9H | CH, CB, 6H, 9H, 3H | CH, CB, 6H, 9H, 3H | ||
| Mittelwert Gang | 0 ... 14 s/d | 0 ... 8 s/d | COSC Kriterien / ISO 3159 | |||
| Max. Abweichung alle Lagen | 20 s/d | 15 s/d | COSC Kriterien / ISO 3159 | |||
| Isochronismus | CH 0h - CH 24h | ± 15 s/d | ± 10 s/d | COSC Kriterien / ISO 3159 | ||
| Max. Schwingungsweite | CH 0h | 315° | ||||
| Min. Schwingungsweite | 6H 24h | 200° | ||||
| Hebungswinkel | 53° | |||||
| 0.8 ms | 0.6 ms | 0.6 ms | |||
| Stabilisationszeit / Wiederaufnahme des Ganges | 20 s Empfohlener Wert | 20 s Empfohlener Wert | 20 s Empfohlener Wert | |||
| Integrationszeit / Messung | 40 s Empfohlener Wert | 40 s Empfohlener Wert | 40 s Empfohlener Wert | |||
| Temperatur | 23 °C | 23 °C | gemäss COSC / ISO 3159 | |||
| Die Grenzwerte sind eine Frage der Auslegung: 95% der in einer Lieferung enthaltenen Stücke müssen innerhalb der angegebenen Grenzwerte liegen. | ||||||
| Für die Messungen darf sich der Kalender nicht im Eingriff befinden. Die Kontrolle bei Vollaufzug, angegeben mit 0h, wird 1 bis 3 Stunden nach dem Aufziehen gemacht. Die Kontrolle angegeben mit 24 h erfolgt 24 bis 25 Stunden nach Vollaufzug. | ||||||
| Im Weiteren muss bei den Kontrollen des augenblicklichen Gangs und der Schwingweite unbedingt die momentane Einwirkung der Messapparatur bzw. der Raumtemperatur und des Atmosphärendrucks einbezogen werden | ||||||
Dekorationen

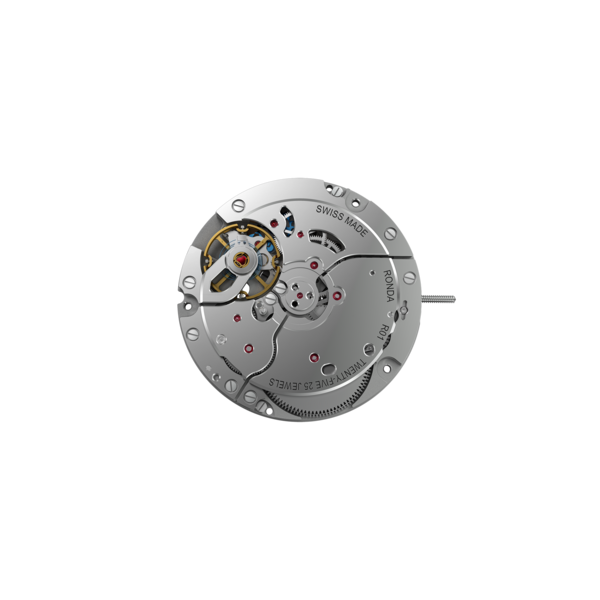

Matt
Brücken mit matter Oberfläche
Bimetall-Schwungmasse, matt
vernickelt

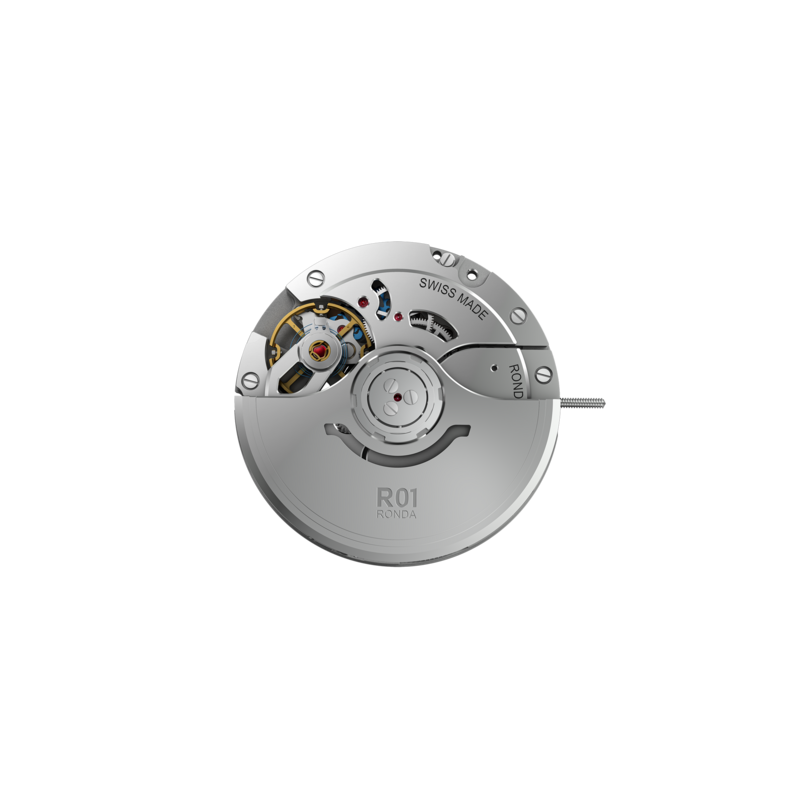

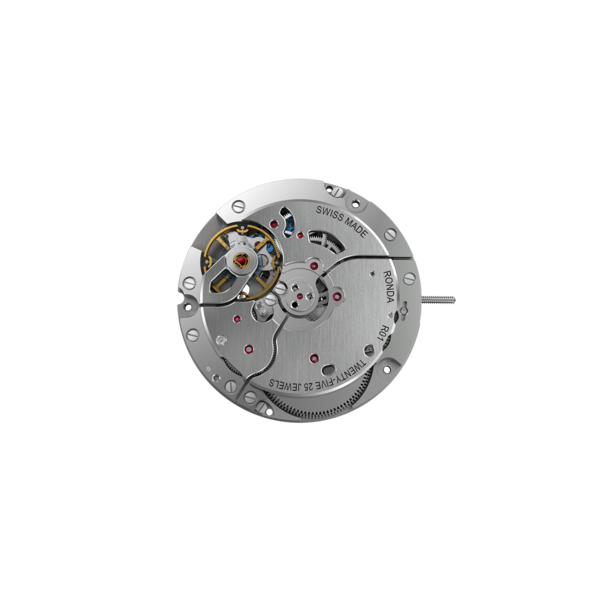

Gebürstet
Brücken vertikal gebürstet
Monoblock-Schwungmasse mit Genfer Streifen
rhodiniert

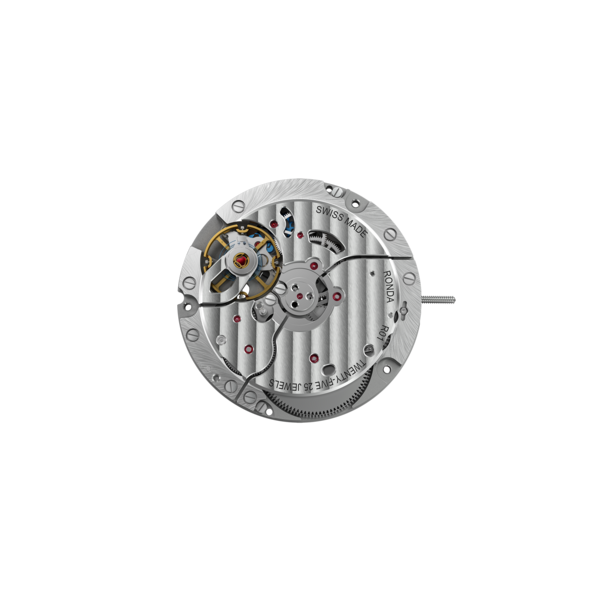

Genfer Schliff
Brücken mit Genfer Streifen und Colimaconnage
Offene Schwungmasse
rhodiniert
Schwungmassen
Standard Bimetall
Bimetall-Schwungmasse, matt,
vernickelt
optionale Personalisierung
Standard Monobloc
Monoblock-Schwungmasse mit Genfer Streifen
und Colimaconnage Kante,
rhodiniert
optionale Personalisierung
Geometrisch Monobloc 4 Öffnungen
Monoblock-Schwungmasse mit 4 Öffnungen,
matt, Colimaconnage Kante,
rhodiniert
optionale Personalisierung
Geometrisch Monobloc 5 Öffnungen
Monoblock-Schwungmasse mit 5 Öffnungen,
matt, Colimaconnage Kante,
rhodiniert
optionale Personalisierung
Geometrisch Monobloc 6 Öffnungen
Monoblock-Schwungmasse mit 6 Öffnungen,
matt, Colimaconnage Kante,
rhodiniert
optionale Personalisierung
Sonderanfertigung – Ihr Design
Kundenspezifische Schwungmasse,
nach Ihrem Design
Technische Unterlagen
Garantiebestimmungen
| Garantiebestimmungen |
|---|
Herstellen von Uhren
| Plan Gehäusering | |
|---|---|
| Plan Zifferblatt | |
| Plan Zeigerwerk | |
| Plan Stellwelle | |
| Einschalinformationen | |
| Handaufzugstest |
Bedienen von Uhrwerken
| Bedienungsanleitung | PDF mit Falzmarkierungen |
|---|
Reparieren von Uhren
| Technische Anleitung |
Kein PDF vorhanden
Keine Interaktive Version vorhanden
|
|---|
Werkhalter
Werkhalter
Diverse Infos
Diverse Infos
Symbol
 |
| R01-01 |
